TFT液晶屏(TFT LCD，Thin Film Transistor Liquid Crystal Display)是一种应用广泛的平板显示技术，广泛用于手机、电脑、电视、工业设备等显示终端。它通过精细控制液晶分子的排列来显示图像，其核心是TFT薄膜晶体管的使用，能实现每个像素点的独立驱动。以下是TFT液晶屏的基本组成和主要部件：

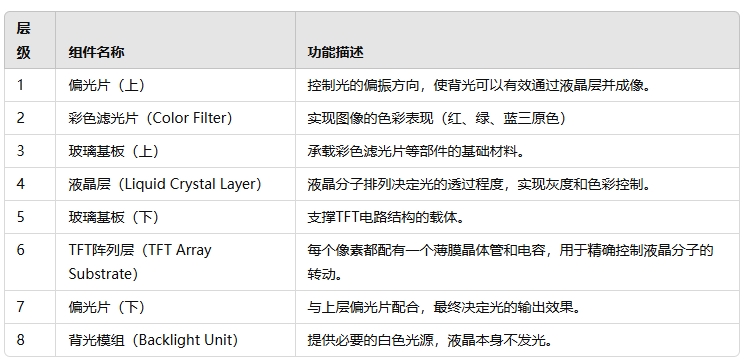

　　一、TFT液晶屏的基本组成结构(由上至下)

　　二、TFT液晶屏的关键部件解析

　　1. TFT阵列层

　　是液晶屏的“控制中心”，每个像素点有一个独立的薄膜晶体管和电容组成的开关单元。

　　可以实现高刷新率和高分辨率。

　　在玻璃基板上通过光刻、沉积工艺制作。

　　2. 液晶层

　　由液晶分子组成，其排列状态受电压控制。

　　通电时分子排列变化，改变光的通过量，实现亮度与灰度变化。

　　3. 彩色滤光片

　　包含RGB三种子像素区域。

　　每个像素点由红、绿、蓝三个小像素组合而成，实现全彩显示。

　　4. 偏光片

　　上下各一层。

　　液晶分子本身不能改变光的颜色，只能影响偏振光，通过偏光片配合形成图像。

　　5. 背光模组

　　通常使用LED灯作为光源。

　　由导光板、反射片、扩散片、棱镜片等构成，确保光线均匀分布。

　　三、附加支持组件(外围电路)

　　部件名称功能简述

　　驱动IC(Driver IC)控制TFT晶体管通断，驱动液晶像素的变化。

　　控制电路板(如T-CON)对信号进行解码、处理，实现图像信号的传输与控制。

　　触摸面板(可选)有时与显示屏集成，实现触控功能(如电容式触摸)。

　　金属框架或外壳起到结构支撑与保护作用。

　　四、TFT液晶屏工作原理简述

　　背光模组发出白光。

　　白光通过下偏光片进入液晶层。

　　TFT阵列控制液晶分子的排列状态，改变光线偏振方向。

　　光线经过上偏光片与彩色滤光片后，形成色彩图像。

　　最终由人眼看到。

　　如果你还想了解“IPS、VA、TN”等不同TFT屏幕技术之间的差异，或者它们在手机、工控、汽车领域的应用，我也可以继续补充~
